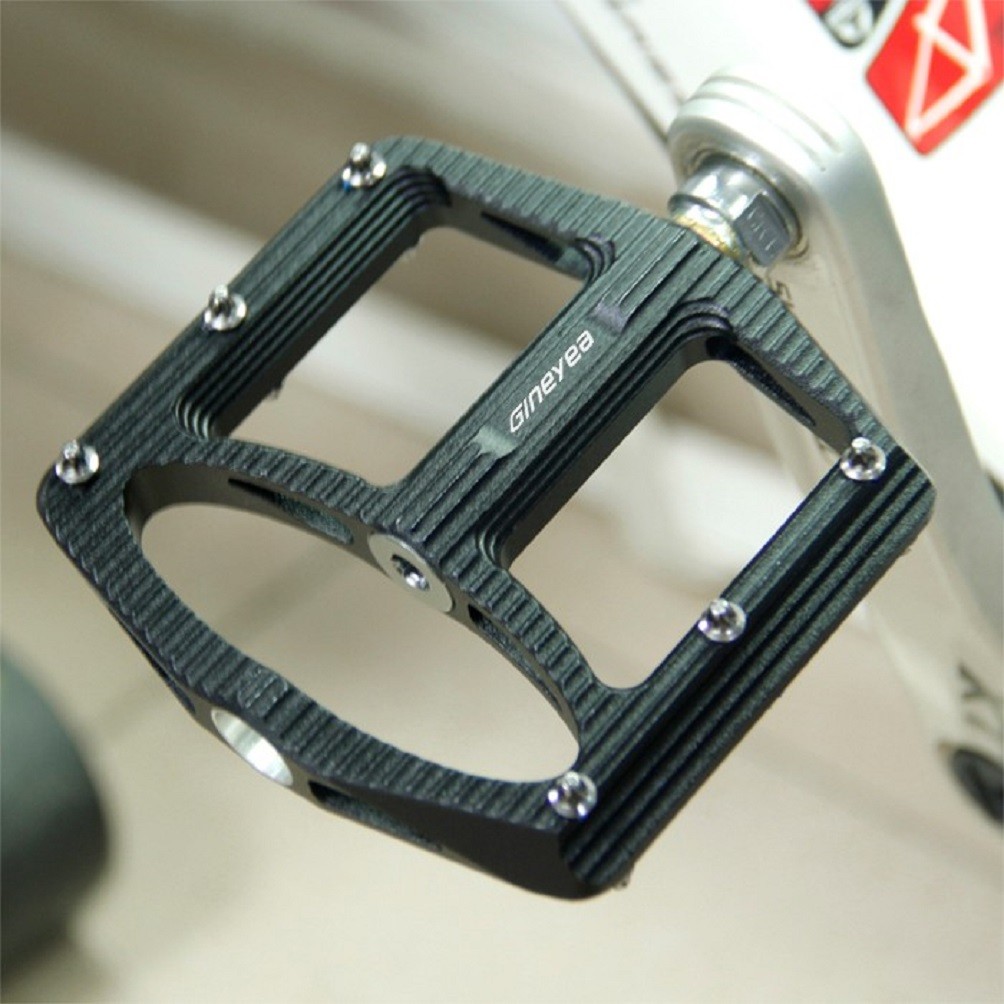

自行車踏板結構的改進,其包含二結合板以及軸桿,二結合板中心處具有一軸部,并相對蓋合預留設有軸桿槽,且軸桿槽周壁形成具厚度的貼合面,而二結合板兩側均由軸部向外延伸有踩踏板部,再由踩踏板部的外端緣相對延伸有組合肋部,且二結合板相對蓋合的組合肋部表面設有凸,凹結合部相互卡嵌固定,由此當二結合板組合時,其軸部與兩側組合肋部間形成簍空狀,大幅降低踏板容積,進而減少踏板整體重量,且該組合肋部間另以相對應的凸,凹結合部嵌合定位,再搭配螺合件的螺鎖固定,增添踏板組成的結構強度,提升整體的實用性及耐用度.
自行車踏板結構的改進，其特征在于：包括二結合板以及軸桿，該二結合板中心處設有軸部，二結合板相對蓋合且預留設有軸桿槽；該軸桿槽周壁形成具有厚度的貼合面，該貼合面穿設有供螺合件穿過的螺合孔，二結合板兩側均由軸部向外延伸形成有踩踏板部，踩踏板部的外端緣相對延伸形成有組合肋部；該二結合板相對蓋合的組合肋部表面均分設有相互卡嵌固定的凸結合部與凹結合部；該軸桿配合組設在二結合板的軸桿槽內，該軸桿的一端部凸伸于二結合板外且設置有帶有外螺紋狀的螺合部。
